氣象環境儀器Meteo Devices

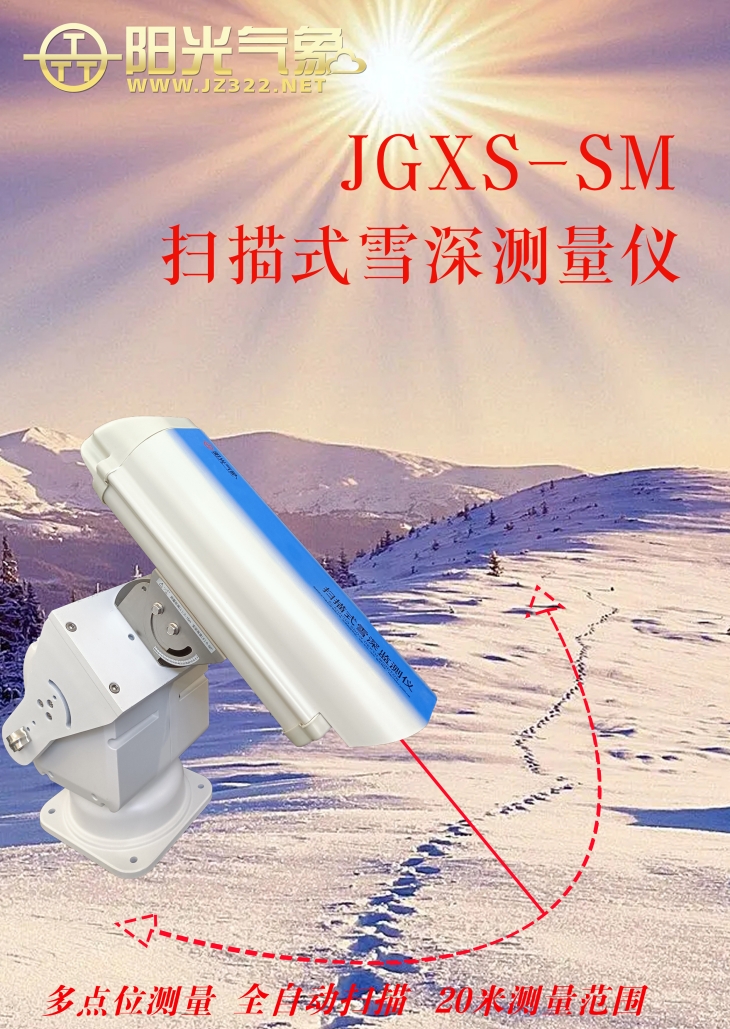

JGXS-SM掃描式雪深監測儀

JGXS-SM掃描式雪深測量?jì)x是我公司根據多年的雪深測試經驗推出的一款全動態測量?jì)x器，改變了傳統靜態單點測試不準確的缺點，單點測試數據單一，不能代表大面積現象。而動態測試可以多點大面積測試，數據獲得采用平均值的算法，讓測量結果更加精準。



一、產品概述

JGXS-SM掃描式雪深測量?jì)x是我公司根據多年的雪深測試經驗推出的一款全動態測量?jì)x器，改變了傳統靜態單點測試不準確的缺點，單點測試數據單一，不能代表大面積現象。而動態測試可以多點大面積測試，數據獲得采用平均值的算法，讓測量結果更加精準。是目前國際上最先進的測量方法。掃描式雪深測量?jì)x采用了精密機械傳動技術、傳感器技術、計算機控制與測量技術、無線網絡(luò )通訊技術、軟件云平臺技術等合為一體的專業測量?jì)x器，具有機器人的功能與特性?？梢栽谑彝飧鞣N環境中長期自動測試，測量精度極高，數據分析功能強大。產品按照戶外標準設計，IP65防護等級，全天候運行，更適合在環境惡劣的地區工作。廣泛適用于交通，氣象，農業，林業，科研教學等領域。

二、工作原理

JGXS-SM掃描式雪深測量?jì)x采用精密機械結構制作,全部為合金鋁材料,內部裝有二維機械結構驅動步進馬達,可以完成在二維空間內的任意位置定點啟停工作. 在結構上設有多種傳感器,可以實時對所在位置進行多要素的測量,實現一點測量多要素的效果。設備不易受環境因素的影響，基于通用激光測距技術，通過溫度補償解決激光器的溫度穩定性，具有測量準確度高、穩定性好的特點。

儀器由底座、臺架、絲杠、齒輪箱、電機、微機控制器、傳感器、電源等部分組成。全部按照戶外防水結構設計,IP65防護等級,可以在環境惡劣地區長時間穩定運行。

整個系統全部采用微機控制, 跟蹤軟件按照程序方式運行。采用二維自動跟蹤方式,邊行走邊測量, 步進馬達運行精度極高,多點重復測試更加穩定可靠。

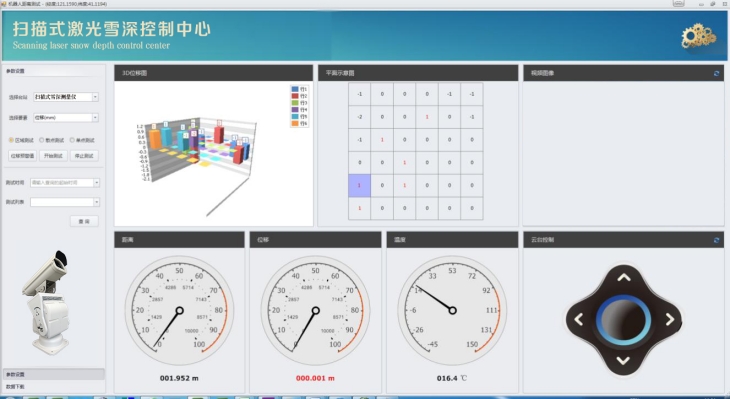

其強大的通訊功能使測量數據可直接進入個人計算機實地讀取，也可通過GPRS遠程下載，還可通過陽光智慧云平臺實現遠程數據查看、分析、控制等。

三、工作方式

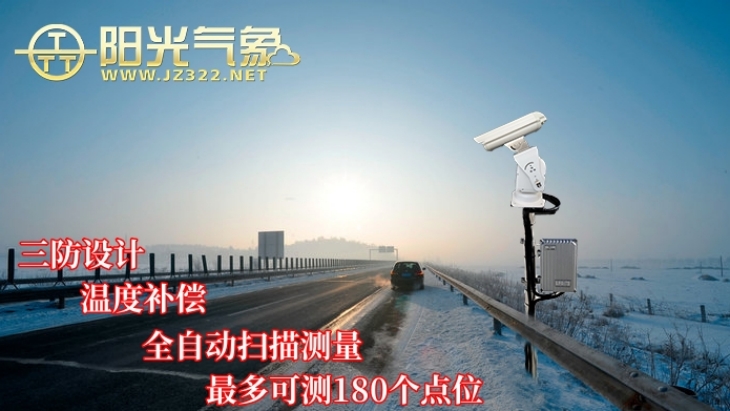

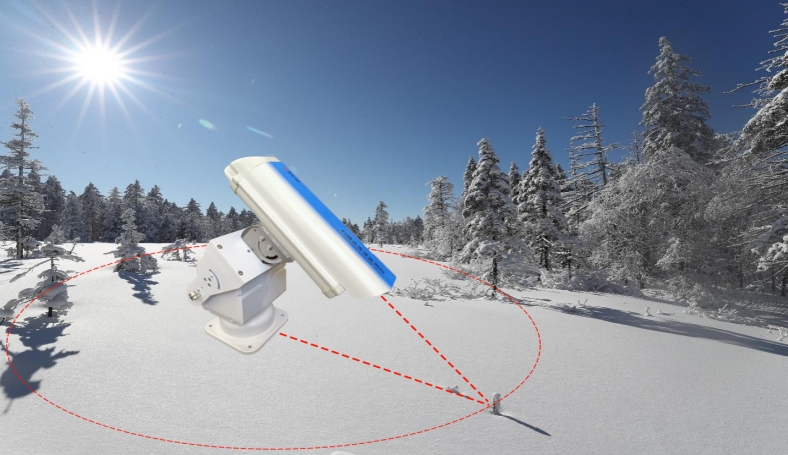

非接觸全自動測量，二維多點動態掃描測量方式，測試點可以任意選擇，最多可以測量180個點。實時存儲測量點的數據,使測量結果更加準確清晰。

四、技術指標

序號
名稱
參數
1
監測要素
雪深瞬時值、雪深平均值（可根據需求選配測試點溫度、環境溫濕度、經度、緯度、GPS時間）
2
供電電壓
DC12V或AC220V
3
功率
15W（含加熱）小于8W(不含加熱)
4
雪深量程
0～20m
5
分辨率
1mm
6
精度
≤±3mm
7
輸出格式
RS485、GPRS、WiFi、RJ45等
8
通訊協議
標準Modbus協議
9
外殼材料
鋁合金噴塑
10
防護等級
IP65
11
工作溫度
-40℃～+60℃
12
工作濕度
0～100%RH
13

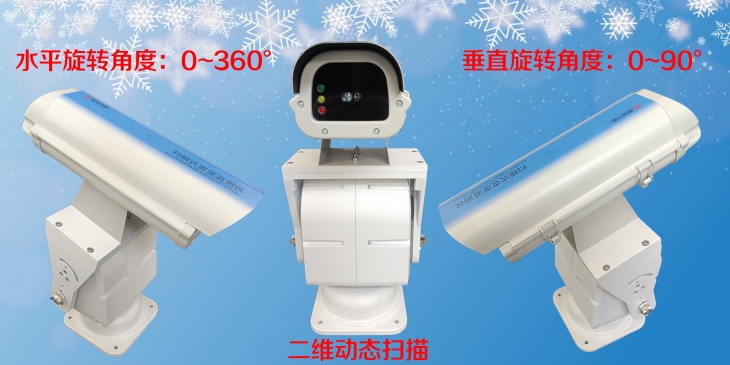

上下掃描角度
0～90°
14
水平掃描角度
0～360°
15

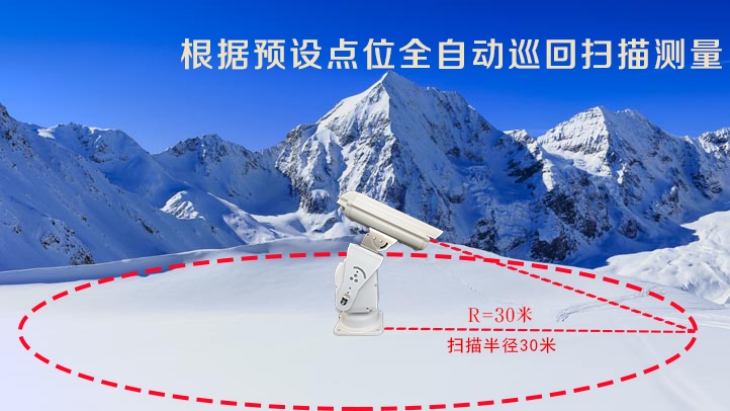

掃描半徑
30m
16
自動掃描精度
4小時小于±0.5°
17
速率
50º/sec
18
傳動方式
絲杠、齒輪等傳動方式
19
自動歸零功能
設定點巡檢后，自動歸零，校準零點位置，保證下一次測量不受累計誤差影響。
20
重量
小于15kg

五、功能特點

1、掃描式雪深測量?jì)x具有測量點可靈活設定的功能，最多可測量180個點位，儀器按照設定點位自動輪詢測量，不需人工參與，同時雪深報警值也可根據用戶需求進行任意設置；

2、雪深測量采用激光測距原理，測量范圍可達20米；

3、傳感器發射的激光光束安全可靠，不會(huì )對現場操作人員產生傷害，且激光光束不受溫度變化的影響，不會(huì )因周?chē)h(huán)境而影響精度；

4、內部集成自動控溫裝置，確保傳感器在極寒的條件下也能精確測量雪深數據；

5、各氣象觀測要素可根據用戶實際需求任意選配，實現一個點位可同時測試多個要素；

6、數據采集器采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據數萬條以上，工業控制標準設計，便攜式防振結構 ,適合在惡劣工業環境使用。

7、系統按室外觀測儀器標準設計,采用鋁合金材料制造，具有防風,防水,抗腐蝕,耐高低溫的特點,適合在野外高原等氣候惡劣的環境使用。可靠的三防設計，防護級別達到IP65級，完善的防雷擊、抗干擾等保護措施。

8、先進的網絡(luò )化基站布點模式，可以實現多點監測站布網監測，即可滿足局域網內數據共享查看，也可通過WiFi/GPRS/RJ45等網絡(luò )方式實現遠程監測；同時也可用U盤/記憶棒等工具實現移動存儲。

9、管理軟件在WINDOWSXP以上環境即可運行，實時顯示各監測數據，秒級更新頻率，數據自動存儲（存儲時間可以設定），與打印機相連自動打印存儲數據，數據存儲量達一年以上，數據存儲格式為EXCEL標準格式可供其它軟件調用。

10、具有物聯網云數據共享功能，配無線通訊器通過GSM網/GPRS網可實現云數據連接遠距離布網監測或異地遙測數據。不受距離限制，每個監測網點配備一個無線通訊端口，由中心監測站的主控微機對網點內所有的數據進行統一監控，以達到整個網點內數據整合及統計。也可采用移動存儲器技術傳輸數據。

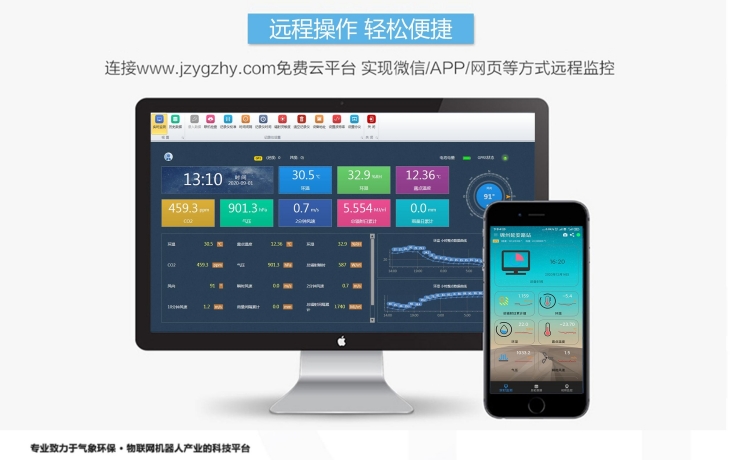

11、陽光智慧云平臺特點:設備數據全天候實時云端監測，云端存儲。用戶無需在線監測數據，數據采集、計算由云平臺在服務器端處理完成，只在需要數據的時候開啟監測系統，登陸平臺，同步云端數據平臺即可以查看實時、歷史數據信息。

六、系統配置

名    稱
型 號
數量
單位
備注
掃描式雪深傳感器
JGXS-SM
1
臺

無線數據采集儀
PC-WX1
1
臺

觀測支架
TRM-ZJ
1
套

太陽能供電系統
TDC-25
1
套
可選配
無線通訊控制器
GSM/GPRS
1
個
可選配
環境溫濕度傳感器
PTS-3
1
個
可選配
GPS衛星定位模塊
GPS1
1
個
可選配
紅外掃描溫度傳感器
HW-PTS3
1
個
可選配

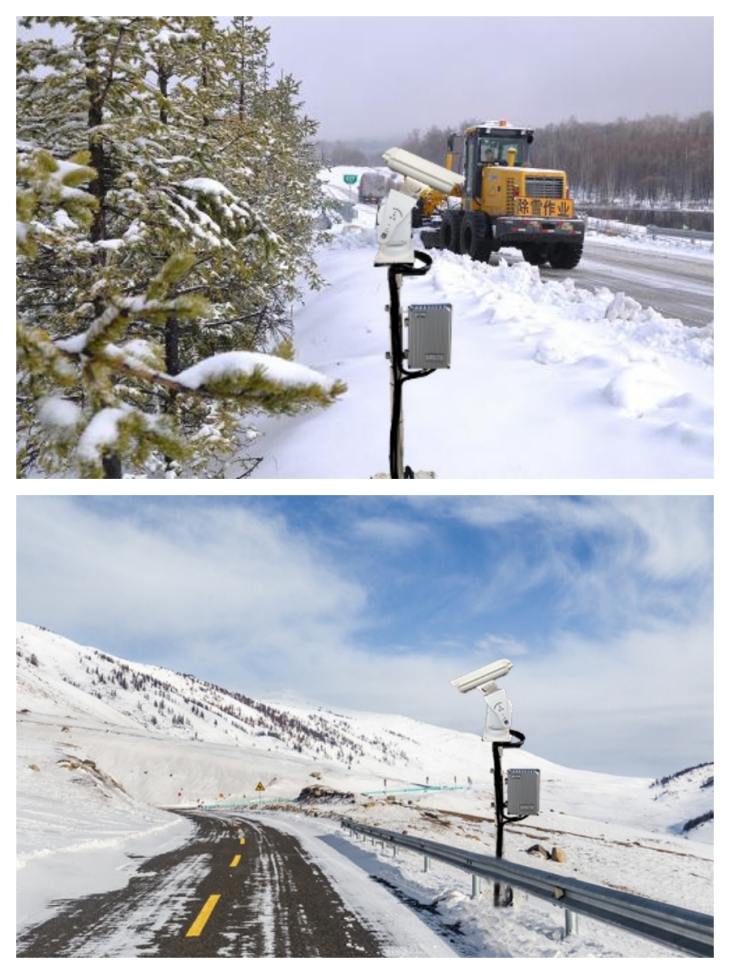

 七、工程案例
