一、概述

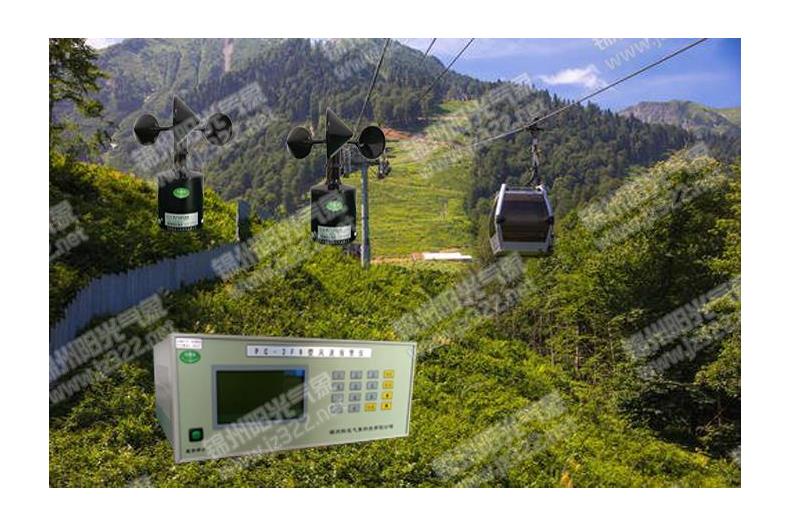

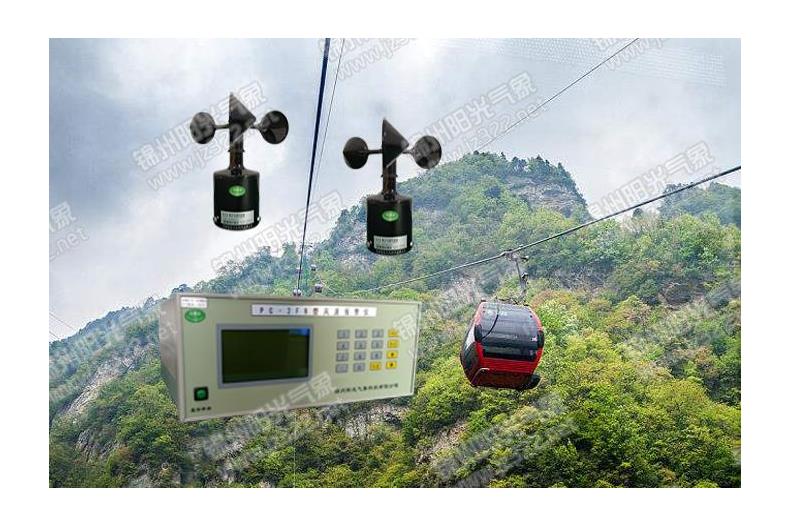

本儀器是根據建設部發布的《塔機設計規范標準JB9462—88》技術要求4.1.2.1條"在起重機的最大安裝高度工作時，風速不大于20m/s。整體架設爬升或頂升操作風速不大于13m/s"和4.5.6條"對臂架根部全交點超過50m的起重機應在頂部裝設風速儀"的要求設計制造的。它的特點是儀器體積小，重量輕，安裝使用方便，風速測量準確，數字顯示直觀清晰。該儀器主要與大中型建筑塔機配套使用，并廣泛使用于港務、鐵路運輸、起重機和高層建筑清潔玻璃門窗的吊籃以及客運架空索道纜車上，足塔機、起重機和吊籃及索道纜車等操作員操作安全保障不可少的儀器設備。

本儀器可為操作員提供風速指示和極限風速報警信號（當風速達到或超出設定的極限風速時會(huì )發出短促蜂鳴聲及紅燈閃爍，以告誡操作人員及時防范或停止工作，從而保障人身安全，避免發生事故和財產損失）同時，該儀器可用于其他業務測量風速之用。

PC-2FB風速報警儀是在市場經濟和電子技術迅猛發展的條件下，根據中外用戶的要求研制的,它具有設置新穎、美觀、大方、使用更加方便等優點。

二、技術性能指標

  01.起動風速 ：<0.4m/s。

  02.測量范圍 ：0.1～30m/s。

  03.分辨率 ：0.1m/s。

  04.測量精度 ：±（0.4+2%×實際風速）。

  05.采樣時間 ：2秒（自動循環采樣）。

  06.顯示 ：液晶數字直接顯示風速值（m/s）。

  07.報警方式 ：短促的蜂鳴聲及紅燈閃爍。

  08.報警風級 ：設7級、6級、4級或根據用戶需要設定。

  09.電源 ：220V 50Hz 交流電。

  10.主機尺寸 ：17.0cm×14.5cm×6.7cm。

  11.使用環境 ：

     主機：

       溫度：-10℃～50℃；

       濕度：20%RH～90%RH；

    探頭：

       -22℃～＋50℃，可在風雨中使用。

三、工作原理

采樣單片計算機作中央控制器，傳感器為三杯式風杯。風杯轉動時，產生光電脈沖，計算機對光電脈沖進行數據處理，將結果在顯示屏上顯示。顯示數據即為當時所測得的實際風速，當風速達到或超過設定的報警風速時，儀器會(huì )發出報警信號提醒操作人員采取相應措施。

四、儀器安裝及使用

1.將傳感器牢固安裝在操作室、吊欄附近的金屬架或設備專用支架上并保持垂直。

2.將主機安放在工作室（或操作室）內。

3.將傳感器電纜引入室內，插頭插入主機的插座內，電纜要求扎牢，避免在空中飄蕩。

4.將主機電源插頭插入交流220V電源插座內。

5.儀器右邊上設有風力等級和報警燈（風力等級燈是綠色，報警燈為紅色），中間設有風力等級"設置"鍵。下部設有"電源開關"。使用時，首先將電源開關撥向"ON"，當打開電源開關時，報警燈即被點亮，并發出蜂鳴聲，同時燈亮4級指示燈，在顯示屏上顯示4級風的風速值（6.7m/s），瞬間復位0.0，開始測量實際風速。當風速達6.7m/s時，報警燈被點亮，并發出鳴叫聲。在儀器正常工作狀態中，如要切換風級時，只需按"設置"鍵，所需風力等級燈即被點亮。顯示屏上不再顯示風級報警量值。一般吊欄上使用4級風報警擋，塔吊上使用6級風報警擋，索道纜車使用7級風報警擋。請用戶注意選擇。

6.儀器設有照明燈，當夜晚或光線較暗時以增加顯示數字的清晰度。

五、注意事項

1.儀器的傳感器應輕拿輕放，防止跌落或劇烈撞擊。

2.不得隨意松動傳感器的螺絲與打開上頂帽或擰松十字保護環等，以免測量不準確或損壞。

3.不得觸碰或擰動轉杯，防止因變形、移位等改變性能致使測量數值不準。

4.使用時，插頭要插到位。用后將傳感器拆下，妥善保管。

四、風力(風速)等級表
