一、簡介

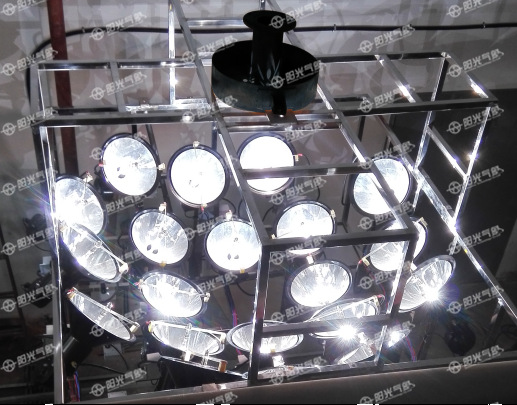

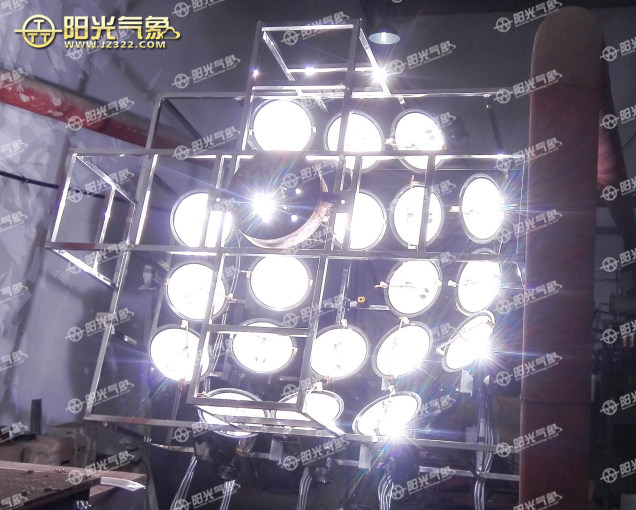

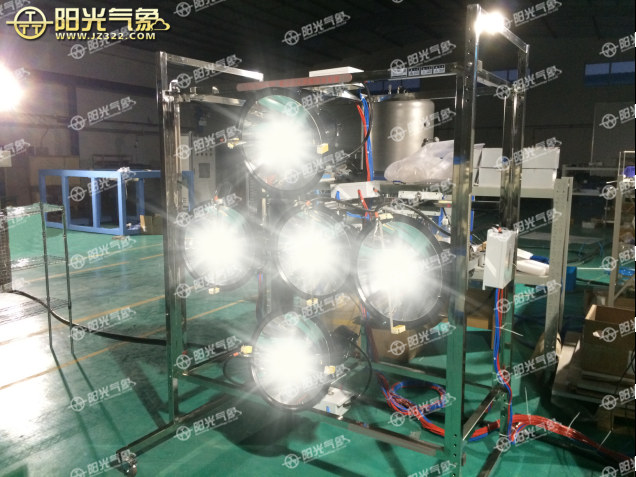

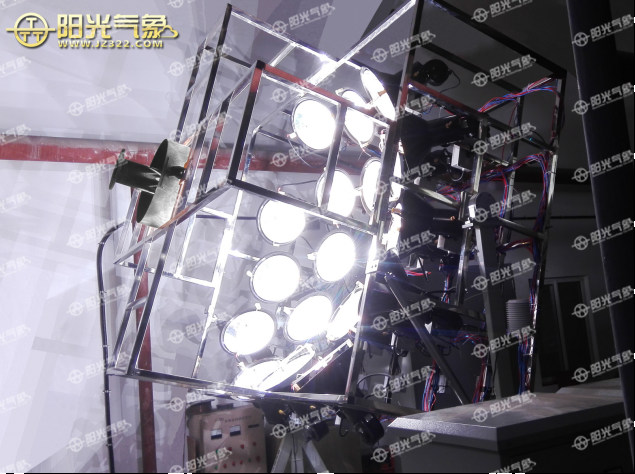

1.1  TRM-PD1H型聚光式太陽模擬發射器（矩陣式）是錦州陽光科技發展有限公司根據多年太陽模擬器生產經驗開發的矩陣式模擬光源（稱人造太陽），專用于太陽能產品室內測試的實驗設備。TRM-PD1H型聚光式太陽模擬發射器（矩陣式）具有操作簡單、使用方便，安全可靠的特點。模擬器光源采用(20)組獨立的聚光點光源，組成矩陣式結構，光源的個數、位置、光強都靈活可調，以保證有效輻照面積內的光均勻性和穩定性。采用主機現場與微機網絡(luò )聯合定時控制功能，可以手動或自動啟動光源，定時控制發光時間，為保證光源質量，用太陽輻射儀實時監測光源的輻射及亮度，由于氙燈照射溫度較高，設有測溫報警及電氣漏電保護裝置以保證系統的安全。該產品適用于檢測中心，科研機構，太陽能產品生產廠家等單位。

1.2 工作原理：系統采用20組獨立的聚光點光源組成，其中每組光源都裝有聚光透鏡，由于透鏡焦距可以調整，所以光斑大小可以調整，光斑功率隨著可以改變。安裝到旋轉臺上的光源位置與角度是可以調整的，致使16組光源角度可以匯聚到一點。設定每組光源光斑的功率大于0.8KW/￠150MM ，16組匯聚后的光斑功率大于5KW/￠200MM，并且保證光源為直射平行光。

二、技術參數

三、系統組成及功能

1、聚光式模擬光源:

     1．選用超高氣壓球形長弧氙燈做光源。其特點是發光體尺寸小，呈點狀，亮度高，容易被光學系統處理成便于使用的平行光源。氙燈的光譜是從紫外、可見到紅外的連續光譜，在可見區與太陽光譜極其相似，并且輻射光強度可調。

   2.采用高反射率反光板（反射率大于90%），成光學弧型角度，可將點光源反射成平行光發出。

   3. 每組光源裝有聚光器, 光學材料,菲涅爾透鏡原理制作, 透鏡與光源的距離可以調整,光斑的尺寸可以控制.

   4．光源后端裝有大功率風機，對發射光源溫度進行強制冷卻， 保護光源穩定工作。

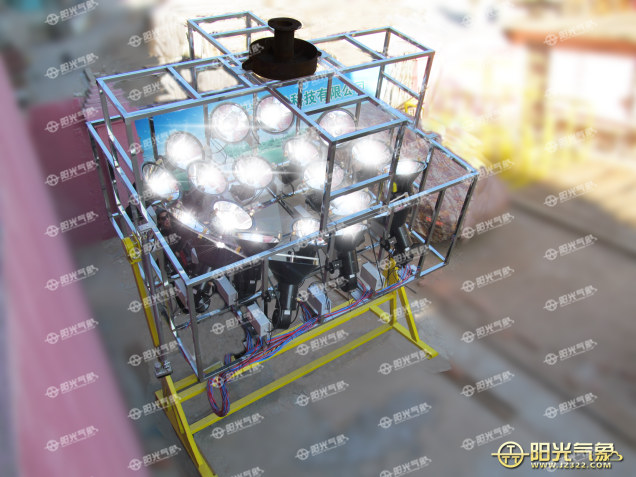

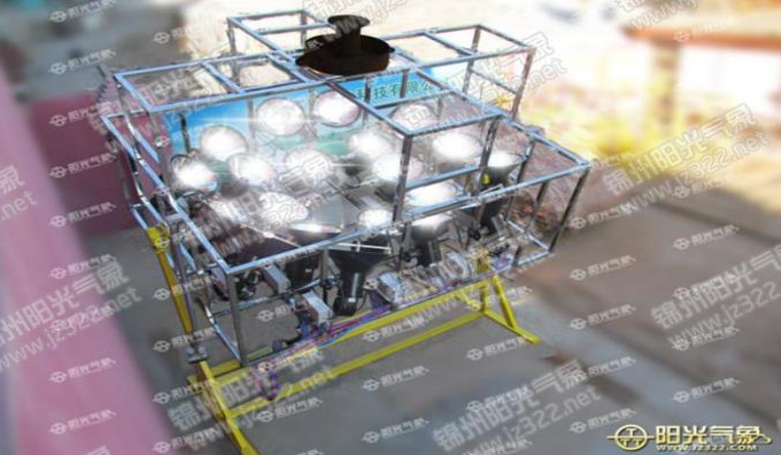

2.光源矩陣二維旋轉臺

  1.旋轉臺由底座、光源臺架、絲杠、齒輪箱，電機，電腦控制器，傳感器，電源等部分組成。采用二維自動旋轉方式（從左到右+從上到下），運行過程全部由微機控制完成 ,位置傳感器保證系統可靠運行.

2.承載物體重量:小于300Kg；

3.支架采光面積(承載物體尺寸):2*2米,不銹鋼材料制作;

4.速率 :2.50º/sec；

      5.加速度 到7.5º/sec²；

      6.水平運行角度（太陽方位角）：0～360度；

7.垂直調整角度（太陽赤緯角）：-45度～+45度；

8.適應傳動方式：絲杠、齒輪，等傳動方式；

      9.系統重量：450Kg；

10.電機功率：低功耗設計，節能運行，電機功率小于20W；

   11.每組光源即可以獨立工作,又可以組合工作, 模塊化安裝結構,上下左右位置即可以移動調整, 又可以旋轉調整, 使照射角度與光斑功率滿足要求.

    12.旋轉臺上裝有保護傳感器。溫度,風速,位移等一旦超過極限,立即自動關閉光源,保證系統穩定長期運行.



3、主機電源控制柜

系統配用自主研發的高精度、高可靠性的精密光學儀器級專用電源，有別于普通的照明級氙燈電源，系統即將配備的最新設計的電源具有如下特點：

（1）LCD大屏幕液晶顯示屏，便于讀取工作數據；

（2）高端儀器才使用的精密光反饋裝置，使得光脈動比普通系統降低一個數量級；

（3）自動觸發：全新設計的高可靠電子觸發裝置，您完全不必擔心普通電源不易觸發的苦惱；

（4）氙燈已使用時間顯示：便于掌握更換氙燈的時間以及不同品牌燈泡品質的比較；

（5）可按工作計劃預約定時啟動，工作時間預約，定時關機，調節發光強度等功能；

（6）全新外觀，拒絕粗糙工藝，該電源系統在各項參數上已經高于該類進口光學系統所配用電源的水平。

（7）自動記錄與顯示：發光輻射強度，各點溫度，工作時間等數據；

（8）微機通訊接口：標準RS232/USB/RS485通訊接口，可用微機同時監測與遙控光源。

4．高壓電源控制柜

由于氙燈點亮需要3萬伏直流高壓激發完成，因此設有高壓裝置。采用16組高壓電源對每只燈管獨立控制，電源間形成網格結構以屏蔽相互之間干擾，兩臺風機對電源進行風冷降溫，金屬結構機柜對高壓形成屏蔽，裝有漏電保護器以保證工作安全。



5. 太陽模擬系統智能控制柜：

它是模擬器系統的控制核心，智能控制柜安裝在操作室內，對模擬器的所有操作全部由其完成，可以控制各路光源開閉，光源亮度，遙控升降臺的位置，降溫風機起停，還可以監測系統的安全工作狀態。

監測主機采用高性能微處理器為主控CPU，大容量數據存儲器，可連續存儲數據6000條以上，工業控制標準設計，便攜式防震結構，大屏幕漢字液晶顯示屏(一屏顯示多路監測要素,可替代微機)，輕觸薄膜按鍵。適合在惡劣工業環境使用。即可與微機同時監測，又可以斷開微機獨立監測。

控制開關量：輸3路。

測量指標：溫度4路、風速1路、電壓：3路、電流：3路、環境溫濕度：1路 、位置狀態等信息。控制柜尺寸：1100*800*750MM。

6、聚光式太陽模擬器自動控制系統平臺

A.硬件配置:

戴爾微機+顯示屏尺寸：19寸全彩液晶屏1臺+惠普激光打印機1臺

B.軟件配置:

         系統設有微機控制軟件,不但可以檢測模擬器的工作狀態，輻射強度，環境溫度，風速等指標，還可以控制光源開關，升降臺角度調整，實現模擬器的全自動操作。讓測試人員遠離模擬器,防止光輻射傷害,實現對設備的遙控。

7、模擬光源的自動控制系統

系統設有現場微機與手持移動雙重控制功能。

陽光移動手持監控儀不但可以檢測模擬器的工作狀態，輻射強度，環境溫度，風速等指標，還可以控制光源點亮，升降臺角度調整，實現模擬器的全自動操作。又可以聯網在異地實現遠程控制。讓測試人員遠離模擬器輻射傷害對設備進行遙控。

測量要素為：風速，風向，氣流，環境溫度，環境濕度，太陽輻射，露點，海拔高度，

位置經度緯度，電子羅盤，時間，GPS等指標并可以登錄互聯網。

體積小巧，方便攜帶，是手中的遙控器，外形尺寸：148*60*28(mm)

整機重量：200克顏色：黑色

儀器顯示與鍵盤采用國際最流行的3.2寸LED全彩色大屏幕電容式觸摸屏。

溫度：測量通道：4路；測溫范圍：0～150度；精度：±0.2℃

太陽輻射強度：測量通道：1路；光譜范圍：280～3000nm；

功率范圍：0～2000W；測量精度：小于5%

四、氙燈使用

（1）使用氙燈時，不可用手觸及燈管泡殼，點燃前用酒精棉球擦洗泡殼，以防手汗、油污、灰塵沾污泡殼，點燃后高溫會(huì )造成燈管玻璃結晶失透，影響光通量和壽命。

（2）安裝時不允許用手夾持氙燈泡殼，不允許有壓力或扭力作用于泡殼，應用一只手夾持氙燈極管，另一只手用扳手旋緊六角螺帽。并注意，不可用力過大，以防氙燈破裂。

（3）氙燈正負極絕對不能接反，否則點燃幾分鐘后氙燈即報廢。氙燈工作電流大，電路引線保證良好接觸，必須定期檢查接頭情況，以免發熱，燒壞氙燈。

（4）氙燈壽命與開關次數有一定關系，開關次數減少，壽命就增加；反之則加速泡殼發黑，縮短壽命。

五、安全需知

電源要求：交流380伏，50A, 50/60HZ，三相五線制進線，要求廠區供電帶漏電保護功能。設備需確保接地，設備接地是安全操作的保證，地線缺少可能導致安全事故，在缺乏接地保護的情況下，所有可接觸到的金屬導體（包括看似絕緣的開關旋鈕和扶手）都可能是帶電的，可能對操作人員造成電擊。不要在有可燃氣體的環境中操作設備。設備運行中可能產生電火花，為了防止氣體燃燒和爆炸，請勿在此環境中操作。本設備請勿移除面板和蓋板，設備內部具有高壓電和熱源，為了避免人身傷害，請勿打開面板操作，在操作前請確保面板和蓋板正確安裝好。

【質量保證和售后服務】

自系統設備到貨之日起一年內，我司負責免費維護，保修一年，終身維修，并更換非人為原因和非不可抗力造成的故障部件。

若發現現場有私自對系統進行了人為損壞、配件更換或非正常使用，我司不承擔因此而帶來的維護工作和相應損失。

   我司在質量保證期內為采購方免費提供以下技術支持服務：

（1）電話咨詢

為用戶提供技術援助電話，解答用戶在使用中遇到的問題，及時為用戶提出解決問題的建議。

（2）現場響應

用戶遇到使用技術問題，電話咨詢不能解決的，我司在4小時內響應，主城24小時、區縣48小時內采取相應措施，確保設備正常工作。

（3）技術升級

在質保期內，如有產品的技術升級，我司將及時通知用戶，如采購人有相應要求我司可提供升級服務。
