一、主要功能:

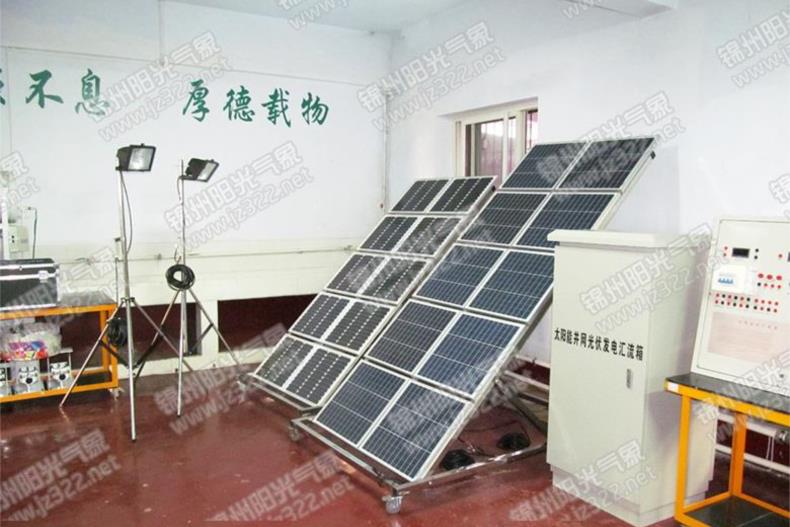

教學用光伏發電組裝與建設實訓系統

1、采用實際工業現場的傳感器，執行結構以及跟蹤系統;可以拓展安裝1000W的光伏組件進行光伏系統的安裝設計。

2、光伏發電實訓實驗裝置可以自動跟蹤太陽運轉，使太陽光垂直照射到物體表面，保證跟蹤架上產品獲得最大太陽輻射能量，系統由底板、支架、絲杠、液壓、齒輪，步進電機，電腦控制器，電源等部分組成。

3、實驗裝置按照太陽運動軌跡方式運行，可實現全天8小時自功對太陽的實時追蹤。

4、太陽能跟蹤定位傳感器在保證光照條件下實現對日高精度測量，并把太陽光方位信號轉換成電信號，傳輸給跟蹤控制器。

5、傳動執行結構采用獨特的機械結構設計，用兩個小功率直流電機驅動控制實現水平方向360°、俯視方向180°旋轉。

6、跟蹤控制器采用高性能微處理器為主控CPU，大容量數據存儲器，工業控制標準設計，防震結構，適合在惡劣工業環境使用。

7、實驗實訓系統采用可移動臺架結構，配有彩色鋁合金雕刻電路圖，示意圖，配備有顯示測量裝置，顯示日照指標，系統運行電壓等。

8、實驗裝置獨特的安裝設計，便于學生自行動手安裝調試自動跟蹤系統。

二、實驗內容:

1、太陽能跟蹤系統的設計實驗

2、太陽能光伏組件的安裝實驗

3、太陽能逆變器、控制器的安裝實驗

4、太陽能光伏電站現場參數的測量實驗

5、太陽能跟蹤定位傳感器的安裝與測量實驗

6、組件支架結構安裝與測量實驗

7、傳動執行機構安裝與測量實驗

8、跟蹤控制器原理實驗
