一、概述

分布式發電系統與微網實驗平臺包含多種分布式電源和儲能設備，具有靈活拓撲結構的微網動態模擬實驗系統，作為新能源科研和教學的綜合平臺；以此平臺為基礎，可積極開展微網無縫切換技術、微網協調控制與優化運行技術等前沿課題研究，還可作為高校集中展現各種創(chuàng )新性研究成果的展示平臺和本科教學、研究生培養、高技術人才培訓基地。

分布式發電系統與微網實驗平臺由太陽能電池板陣列、風力發電機、蓄電池陣列、逆變器、控制器、匯流箱、微型氣象儀和數據采集器等組成。微型氣象儀、光伏組件和小型風力發電機安裝在大樓的屋面上?？刂蒲b置（如逆變器、控制器、配電柜、數據采集器等）和儲能設備安裝在室內。為便于管理和維護，采用就地監控，系統運行狀態、監測數據通過網絡(luò )送入專用服務器。重要運行數據（包括并網狀態、輻照度、實時功率、發電量等）可通過網絡(luò )傳送至可視化平臺進行集中監控和展示。

二、技術參數

1、20kW 太陽能發電系統。

2、風力發電系統:5kW 小型垂直軸風力發電。

3、儲能：30kWh 鉛蓄電池。

4、模擬風力發電系統：15kVA 雙饋風力發電模擬系統。

5、交流并網控制柜。

6、中央控制系統：中央控制器、微網保護裝置、電能質量監測裝置。

7、監控系統：并離網切換軟件、微網經濟調度運行控制軟件。

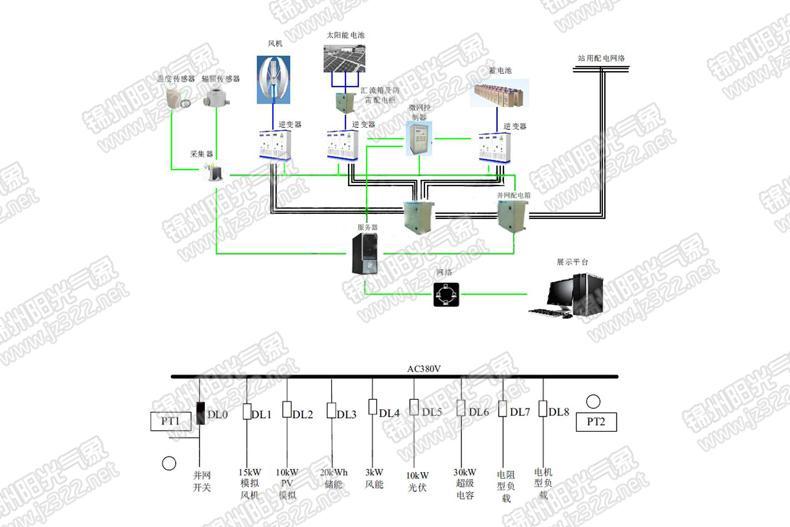

8、可調模擬負載構成新能源微網系統，總容量為約50kW。本微網系統采用單母線結構，通過并網點開關DL0與低壓0.4kV 配電網并網，各饋路由塑殼斷路器、電纜、電流互感器、電壓互感器組成。

三、實驗內容

實驗一、太陽能光伏板能量轉換實驗；

實驗二、環境對光伏轉換影響實驗；

實驗三、太陽能電池光伏系統負載特性實驗；

實驗四、逆變器性能實驗；

實驗五、風機發電實驗；

實驗六、太陽能發電相關應用技術與工程實驗；

實驗七、并離網狀態轉換實驗；

實驗八、微電網相關應用技術與工程實驗；

實驗九、雙向儲能系統研究實驗；

實驗十、新型儲能控制實驗。
