一、概述

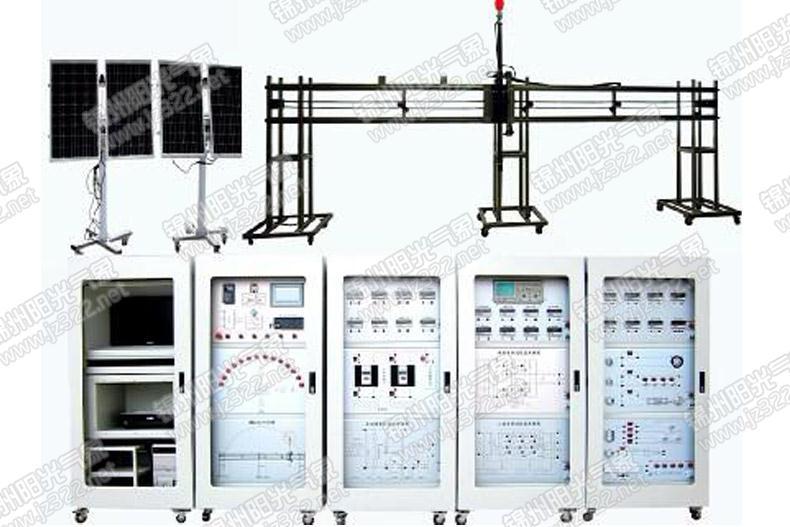

YG-JXST05型大型模擬太陽升降、太陽跟蹤、光伏發電、充電逆變實訓裝置采用1000W節能燈模擬太陽，實驗裝置可以模擬太陽的弧線升降全過程，而且模擬太陽的升降時間可以根據實驗需要進行更改。兩臺太陽跟蹤系統對模擬太陽的移動進行跟蹤，兩臺太陽跟蹤系統上的光伏發電裝置分別在模擬太陽下的進行發電，并在充電控制系統的控制下向蓄電池充電，逆變系統對蓄電池的直流電進行逆變，產生220V交流電，并給燈泡交流電機等負載供電。

二、技術參數

1、工作電源：AC220±5％ DC24V。

2、供電電源：?jiǎn)蜗嗳€(xiàn)AC220±5％ 50Hz。

單個太陽能電池板參數如下：
      1、額定峰值功率：60Wp；
      2、短路電流：3.89A；
      3、峰值電流：3.47A；
      4、開路電壓：21.3V；
      5、執行標準:GB/T 9535；
      6、功    耗:≤1500W。

三、實驗內容

1、直流電動機正反轉控制試驗U：64位（雙核）。

2、變頻器控制實驗。

3、充電控制實驗

  1）接反保護試驗；

  2）控制器對蓄電池的過充保護實驗；

  3）控制器對蓄電池的過放保護實驗；

  4）防反充實驗。

4、交流電動機調速試驗。

5、環境對光伏轉換影響實驗。

6、西門子觸摸屏實驗。

7、逆變器原理實驗。

8、單相離網逆變實驗。

9、三相離網逆變實驗。
