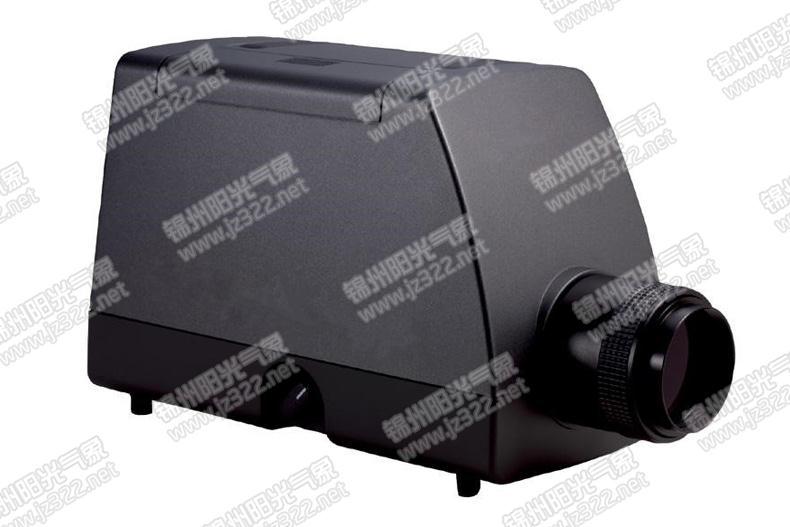

JZYG-7A型亮度色度計

光度測試,太陽分光測試,JZYG-7A是亮度色度計，是以高精度的方式來量測，像CRT、LCD、LCD背光、LED或其它由物體表面著色、印刷材料的反射光。

一、產品介紹

采用三色值過濾的測定方法?？蓽y定亮度、色度、色溫CIELAB、CIELUV、色差等。4個量測角度可以切換。在液晶領域作為業界標準廣受好評。

  * CRT的色溫，色度，VDT的亮度，對比度；

  * LED,LCD的色度，亮度，對比度；

  * 各種光源的亮度，色溫，配光特性的檢查；

  * 反射座，汽車牌照的亮度，色度，照度；

  * 道路，隧道的路面，隧道內的亮度；

  * 膠片，濾光器等的色度和透過率；

  * 印刷物，涂料等的配合及色差；

  * 纖維，壁紙等的色度和色差；

  * 塑料成型品的色度和色差；

  * 藥品，化妝品的色度和色差

能和基準儀器（SC-777）直接連接，并能直接進行色度補正；采用刺激值直讀方式的亮度計，必須輸入色度補正系數來進行高精度的管理。JZYG-7A色度亮度計，提供了兩種能簡單輸入補正值的方案。

  簡便地進行補正的兩種方法

   1）直接補正

無需使用PC，可使用RS-232C數據線將分光輻射度計SR-3A，分光色度計SC-777和本機型JZYG-7A相連接，直接向JZYG-7A輸入色度補正系數。

以基準儀器的數據和補正對象JZYG-7A的數據為基礎，自動算出并輸入補正系數。

   2）區域補正（使用附件CM-900）

在以色度為單位，乘上不同補正系數進行測定的情況下，在x y 色碼圖，uv色碼圖上任意指定一個區域，能以該指定區域為單位，自動選擇設定的補正系數，并進行補正。

a.亮度精度過±4% ⇒ ±2%

b.亮度精度達到 ±2%以?xún)龋?cd/m2以上，自動測定范圍時，標準A光源）

（有時因測定角不同而有所不同，具體請參考參數表）

c.高速測定

  和以前的BM-7Fast型號相同，測定速度統一提高至0.5秒。

d.界面

采用USB和RS-232界面，USB界面連接16臺，RS-232C界面連接1臺，總共能同時連接17臺。

e.內置模擬輸出（選配件）

可通過波形觀察對應X2，Y，Z的3頻模擬輸出。

二、技術指標

光學系統 對物鏡：f=80mm,F2.5/目鏡：觀察事業5°
測定角 2°/1°/0.2°/0.1°可切換
測定物距 350mm～∞
最小測定直徑（mmΦ） 2°：10
1°：5
0.2°：1
0.1°：0.5
分光感度特性 近似于CIE1931等色關數
受光素子 硅光電二極管
測定功能 亮度（L:cd/m2），CIE1931色度坐標xy，CIE1976色度坐標u y
三刺激值xyz，相關色溫度（Tck）及偏差
CIE1976L×a×b，CIE1976L×u ×v
亮度測定范圍 0.01～12,000,000 cd/m2
亮度精度 對標準A光源 ±4%以?xún)?1～5 cd/m2以上（2°自動范圍測定時）
±2%以?xún)?5cd/m2以上（2°自動范圍測定時）
色度精度  對標注A光源 dx,dy±0.02以?xún)?10cd/m2以上（2°自動范圍測定時）
標準A光源+濾色片 dx,dy±0.01以?xún)龋V色片O-55，Y-48,A-78,IRA-05）
dx,dy±0.03以?xún)龋V色片R-61，B-46,V-44,G-54）
顯示間隔 不管是FAST還是SLOW，顯示間隔都約為0.5s
界面 USB1.1/RS-232C
外形尺寸 約325mm(長)×120mm(寬)×162mm（高）

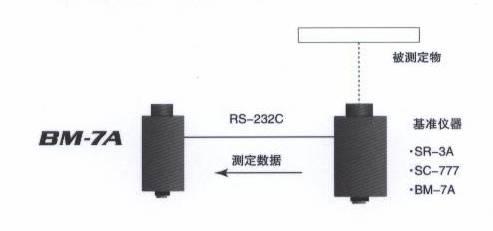

使用直接補正功能在測定儀器之間進行補正時，首先用基準儀器測定被測物，該測定數據寫入補正對象的主機內。然后，使用JZYG-7A測定同一個點，算出補正系數。
